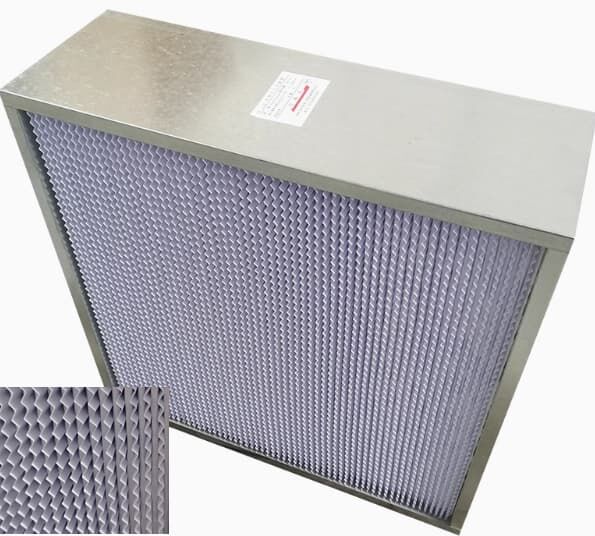

HEPA pleterlash mashinasi

HEPA Uzunlikli Mashinasi va Baffle Ishlab Chiqarish Qatori

Ushbu ishlab chiqarish qatori uchta asosiy bo'limdan iborat:

• Baffle Ishlab Chiqarish Uchun Guruch Bo'limi
  Birinchi bosqichda, baffle formatini yaratish uchun butunlay avtomatik guruch mashinasi ishlatiladi.

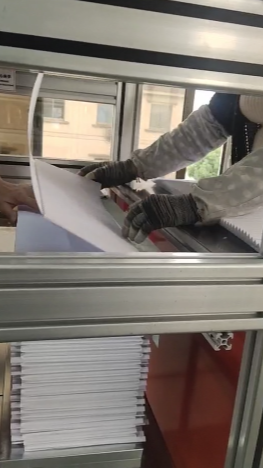

• Yurakli Operatsiya Stansiyasi Bilan Pleating Mashinasi
  Baffle va fiberglass material birga qo‘shilgandan so‘ng, ular yuqoricha ishlangan (pleating) jarayoniga o‘tadi. Ushbu bo‘limda effektivlik uchun dizaynlangan, lekin zarur holatlarda manual moslashuvlarni ruxsat etadigan yarim avtomatik pleating mashini ishlatiladi.

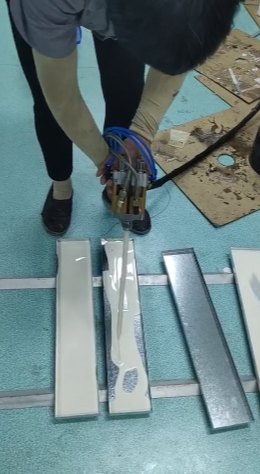

• AB Dohalash va Yopish Bo‘limi
  Filtrlar markazining chegaralari, struktural robustlik va havasizlikni ta’minlash uchun ikki komponentli (AB) poliuretan dohalash injektsiya tizimi orqali yopiladi.

Butun qator PLC tizimi tomonidan koordinatsiya qilinadi, har bir unit uchun o‘rtacha sikl vaqti ≤3 daqiqa. Asosiy ma’lumotlar (masalan, yuqoricha ishlash parametrlari va dohalash hajmi) traqabel‘iyat uchun MES tizimiga yuklanadi. Ishchi asosan materiallarni boshqarish, sifatni tekshirish va texnikani kuzatish uchun mas’uldir, bu esa flexibil‘ "odam-mashina hamkorligi" ishlab chiqarish modelini refleksiyasi hisoblanadi.

Ushbu konfiguratsiya avtomatlashtirish effektivligi va jarayon flexibil‘iti orasida muvofiqlik yaratadi, bu esa kichik partiyalar va ko‘p speksiifikatsiyali baland sifatli filtrlar ishlab chiqarish uchun xususan mo‘mul.

Texnik parametrlar

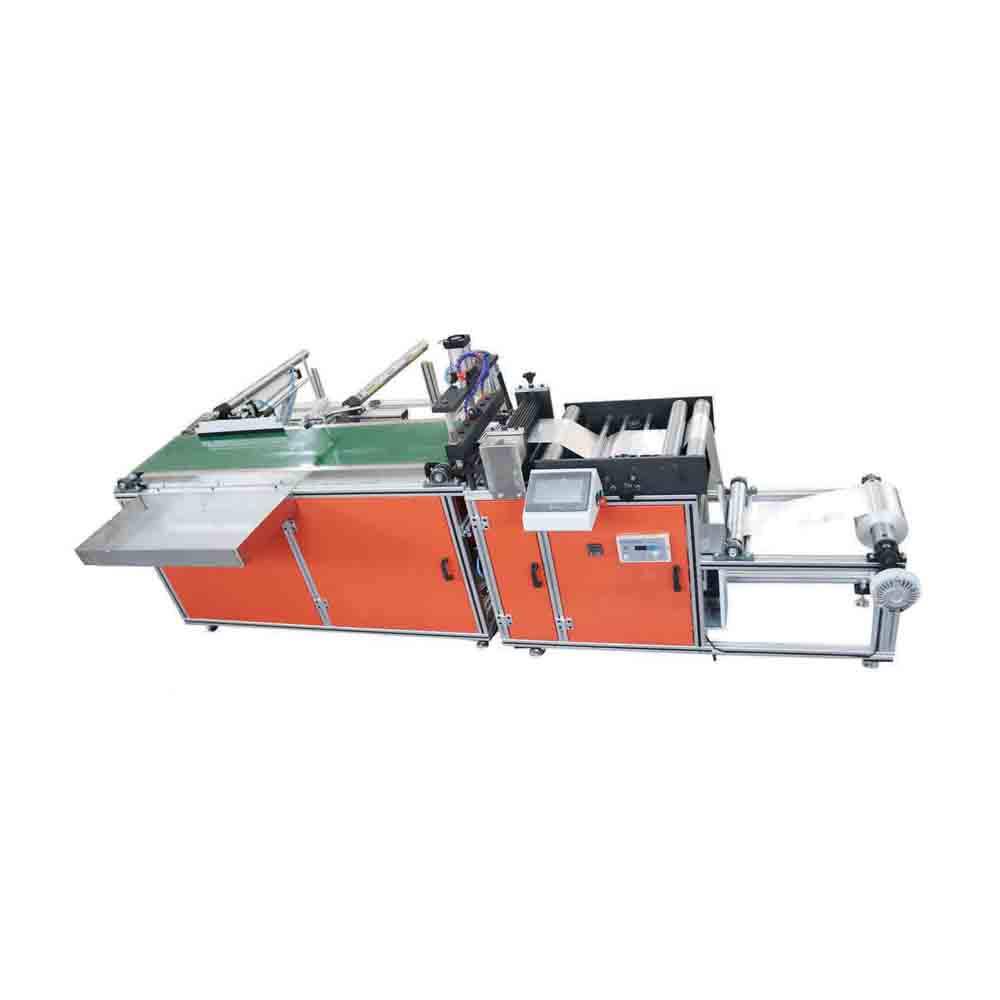

Kruqator texnik speksifikatsiyasi

• Maks. mahsulot eni: 55–320 mm
• Kruqatsiya balandligi: 6–7.5 mm (sifatli)
• Ishlab chiqarish quvvati: 20 dona/min
• Umumiy motor quvvati: 1 kW
• Ishlash uchun voltaj: AC 220V / 60 Hz (uch fazali to'rt qatordan iborat)
• Ishlash uchun havo bosimi: 0.6 MPa
• O'lchamlari: 3200 × 1300 × 1450 mm (U × E × B)
  Paketlangan o'lchamlar:
  • 1760 × 1105 × 1355 mm (1 ta), og'irliki: 196 kg
  • 1725 × 1020 × 1580 мм (1 ta), og'irlik: 188 kg

Ko'taruvchi uzunligi: 1.5 m

Boshqaruv tizimi:

• Tezlanuvchi, hisoblagich, shunga yotish boshqaruvchisi, harorat boshqaruvi, aylantiruvchi encoder, pnevmatik silindrlar, PLC va matnli ekran bilan tashqiqlangan.

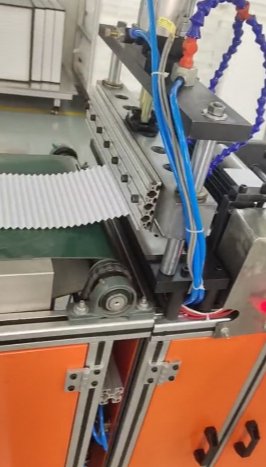

• Mashin rotary encoderdan foydalanib sabit uzunlikdagi joylashuvni amalga oshiradi, bu esa avtomatik kesish, surish va material to'plash imkonini beradi.

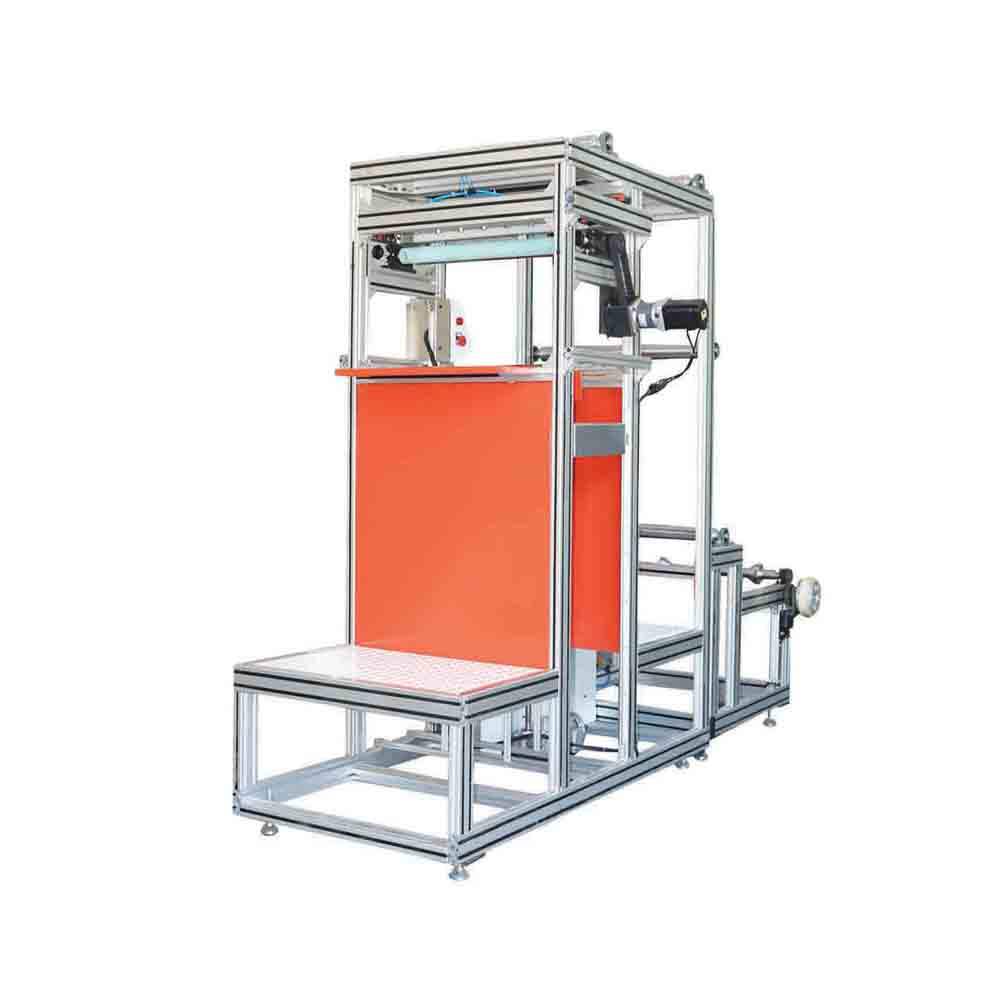

Pletka mashinasining texnik xususiyatlari

• Maks. mahsulot eni: 850 mm
• Ishlab chiqarish chizigi tezligi: 10 m/davom
• Tayyor mahsulot balandligi: 1265 mm
• Umumiy motor quvvati: 1 kW
• Ishlash uchun voltaj: AC 220V / 50 Hz
• Ishlash uchun havo bosimi: 0.6 MPa
• O'lchamlar: 3200 × 1300 × 2450 mm (U × E × B)
  Paketlangan o'lchamlar:
  • 1104 × 1600 × 2479 мм (1 ta), og'irlik: 219 кг
  • 1104 × 1080 × 1848 мм (1 ta), og'irlik: 350 кг
• Maks. Cho'klash balandligi: 300 мм
• Cho'klash yuza eni: 2–30 мм

Boshqaruv tizimi:

• Frekvens konvertor, servo motor, PLC, matnli ekran, sensornar va pnevmatik silindrlardan foydalanadi.
• Turli filter talablariga qarab turli o'lchamdagi yumshoq yuza yaratish imkoniyati.
• Asosan HEPA filtrlarida shaffof bo'lgan ayranmchalarni to'g'irlash va karton ayranmchalarni qo'llash uchun ishlatiladi.

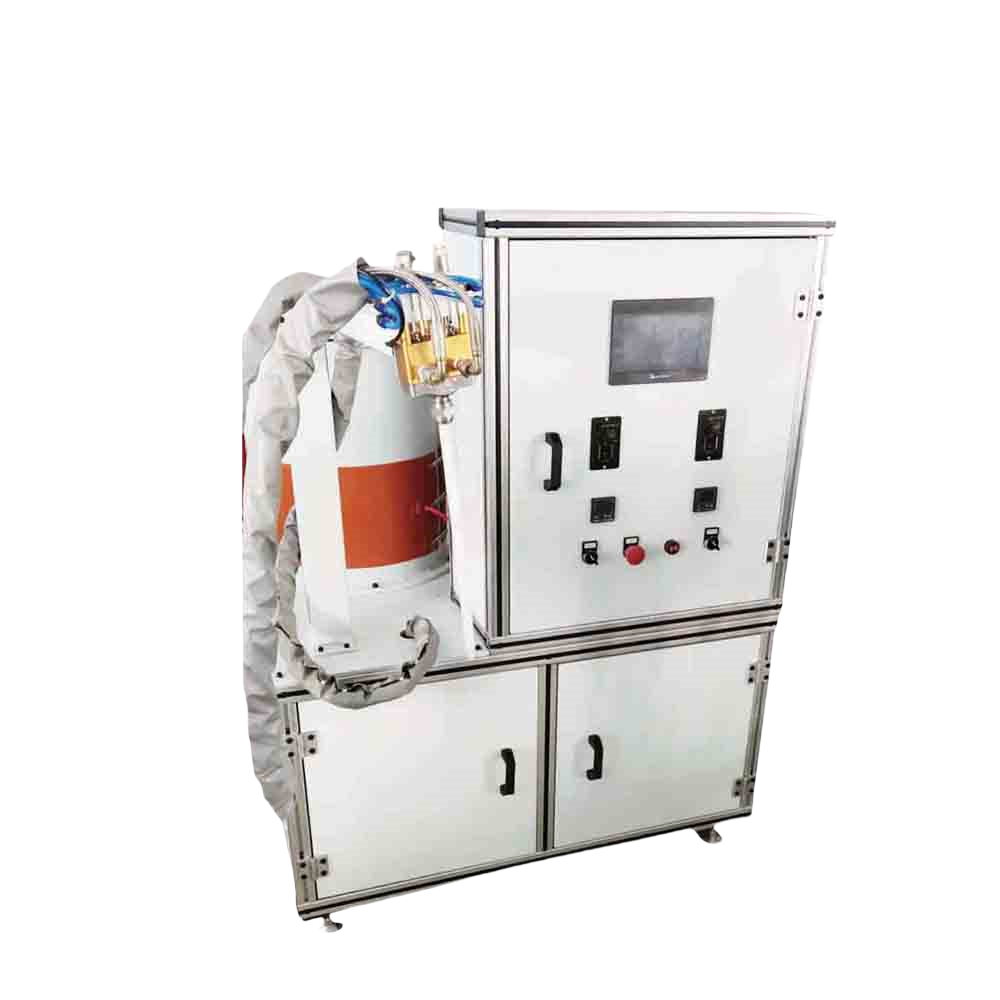

AB Dohalar Kirgizish Mashinasi Texnik Xususiyatlari

• Dohalar chiqim oraliqi: 1–25 gram (kattaliklab ko'zda turuvchi)
• Jami kirgizish hajmi: Vaqt bilan boshlangan (kattaliklab ko'zda turuvchi muddat)
• Инъекция дастоти: ±3% хато лимити
• Электрик солиш: PLC va манба эрани
• Ишлатиш усули: Эл контrollo switch ишлатиш
• Сана берувчи тизим: Дандан памп сана беруви
• Карободан чиқариш усули: Статик карободан чиқариш/Динамик карободан чиқариш
• Saqlash tanki hajmi: 60L × 2 (ikki tank)
• Energiya ta'minoti: 220V AC
• Energiya sarfi: 3 kW
• Ishlash uchun havo bosimi: 0.6 MPa

Ish printsipi:
Mashinada ikki materialliq tank bor — biri Komponent A uchun, ikkinchisi esa Komponent B uchun. Motor asosidagi voris pompi har ikkala materialni aniqlik bilan bir-biriga nisbatan hisoblangan miqdorda qo'shib, ularga statik aralashish texnologiyasi orqali qarorli ravishda aralashadi.
