HEPA plechovací stroj s přepážkou

Stroj na HEPA falování s produkční linkou na výrobu přepážek

Tato produkční linka se skládá z tří hlavních částí:

Část na korelování pro výrobu přepážek	Falovací stroj s manuálním operačním stanicí	Sekce vstřikování a ztvrdnutí lepidla AB

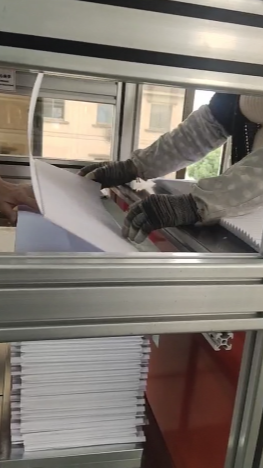

První fáze zahrnuje tvorbu přepážek pomocí úplně automatického korelačního stroje.	Po spojení difuzoru a skleněné vlnité látky vstoupí do procesu proložování. Tato část používá poloautomatický stroj na proložování, navržený pro efektivnost, zatímco umožňuje ruční úpravy, pokud je to potřeba.	Okraje filtracního jádra jsou uzavřeny pomocí systému na vstřikování dvoukomponentního (AB) polyuretanového lepidla, což zajistí strukturní pevnost a vzduchotěsnost.

Celá linka je koordinována systémem PLC, se průměrným cyklem ≤3 minut za jednotku. Kritická data (jako parametry proložování a objem vstřikovaného lepidla) jsou nahrávána do systému MES pro sledovatelnost. Dělníci jsou především odpovědni za manipulaci s materiály, kontrolu kvality a monitorování vybavení, což odráží flexibilní model "spolupráce člověka a stroje" výroby.

Tato konfigurace vyvažuje efektivitu automatizace a flexibilitu procesu, což ji činí zvláště vhodnou pro výrobu malých sérií s mnoha specifikacemi vysokouefektivních filtrů.

Technické parametry

Technické údaje o vrstvení

• Max. šířka výrobku: 55–320 mm
• Výška vrstvení: 6–7,5 mm (přizpůsobitelná)
• Produkční kapacita: 20 ks/min
• Celková výkon motory: 1 kW
• Provozní napětí: AC 220V / 60 Hz (třífázové čtyřdrátové)
• Pracovní vzduchový tlak: 0.6 MPa
• Rozměry: 3200 × 1300 × 1450 mm (D × Š × V)
  Rozměry v balení:
  • 1760 × 1105 × 1355 mm (1 kus), hmotnost: 196 kg
  • 1725 × 1020 × 1580 mm (1 jednotka), hmotnost: 188 kg

Délka pásu: 1,5 m

Řídicí systém:

• Vybavená frekvenčním převodičem, počítačem, regulátorem napětí, regulátorem teploty, rotacním enkodérem, pneumatickými válcovými písty, PLC a dotykovým obrazovkou.
• Stroj používá rotacní enkoder pro stanovení pevné délky, což umožňuje automatické řezání, tlačení a sběr materiálu.

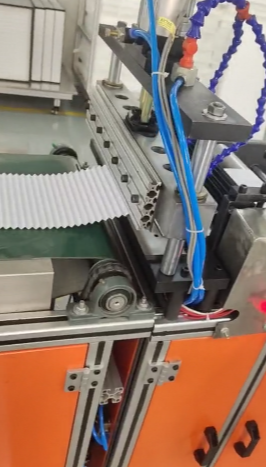

Technické údaje stroje na vytváření stuh

• Maximální šířka produktu: 850 mm
• Rychlost produkční linky: 10 m/min
• Výška dokončeného produktu: 1265 mm
• Celková výkon motory: 1 kW
• Provozní napětí: AC 220V / 50 Hz
• Pracovní vzduchový tlak: 0.6 MPa
• Rozměry: 3200 × 1300 × 2450 mm (D × Š × V)
  Rozměry v balení:
  • 1104 × 1600 × 2479 mm (1 jednotka), hmotnost: 219 kg
  • 1104 × 1080 × 1848 mm (1 jednotka), hmotnost: 350 kg
• Max. výška stehu: 300 mm
• Šířka stehu: 2–30 mm

Řídicí systém:

• Používá frekvenční převodník, servomotor, PLC, dotykový obrazovku, senzory a pneumatické válec.
• Schopná vyrábět různé výšky sukniny podle různých požadavků na filtr.
• Používá se především na skládání skleněného vláknitého papíru a montaci vlnitých separátorů v HEPA filtrech s dělicími deskami.

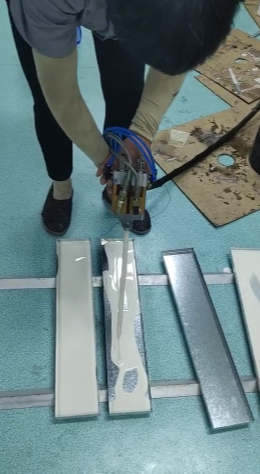

Technické údaje o stroji na vstřikování lepidla AB

• Výstup lepidla: 1–25 gramů (přizpůsobitelný)
• Celkový objem vstřikování: Řízení časem (přizpůsobitelná doba)
• Přesnost vstřikování: ±3% chybová míra
• Elektrické řízení: PLC & dotykový obrazovka
• Způsob provozu: Ovládání přes rukojeť
• Dosižovací systém: Dosižovací soustava s kolovým pumpou
• Způsob míchání: Statické míchání/Dynamické míchání
• Kapacita nádrže: 60L × 2 (dvojité nádrže)
• Zásoba energie: 220V AC
• Spotřeba elektřiny: 3 kW
• Pracovní vzduchový tlak: 0.6 MPa

Pracovní princip:
Stroj je vybaven dvěma nádržemi na materiál – jedna pro složku A a druhá pro složku B. Pomocí motorově pohonovaného šníčkového čerpadla se oba materiály zasouvají současně v přesném poměru do míchací hlavy, kde jsou důkladně smíchány pomocí statické technologie míchání.
