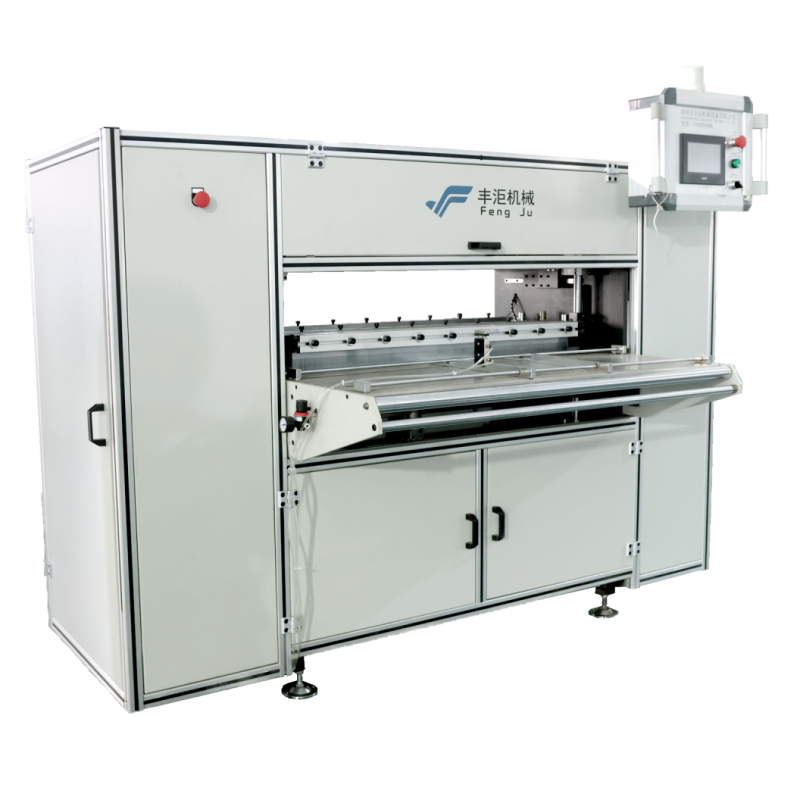

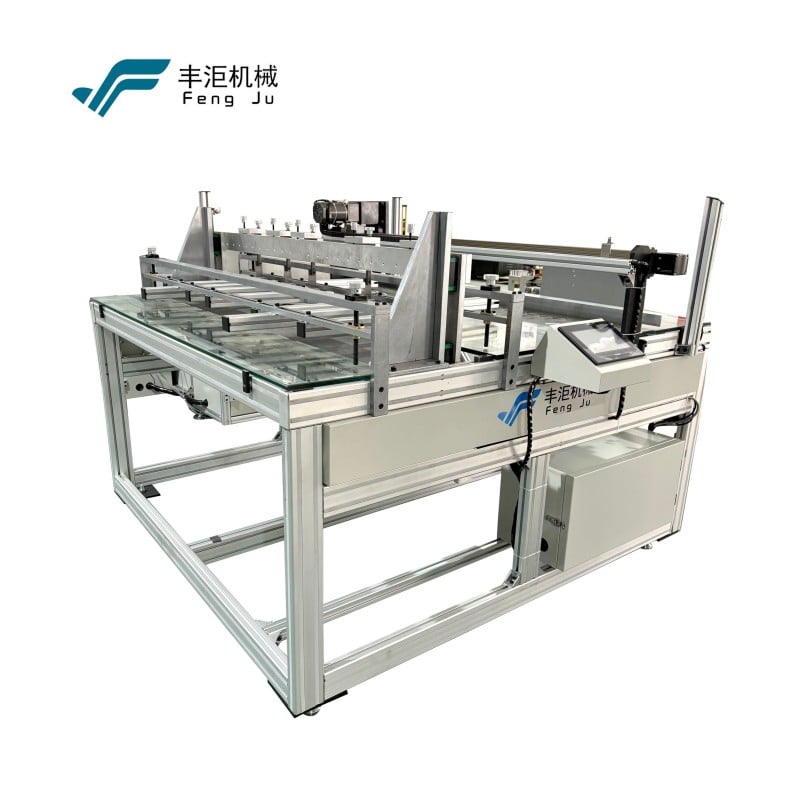

Machine de plissage de lame de filtre cartouche

Description du produit
Cette ligne de production de filtres à eau intelligents avec plissage adopte les concepts de conception de l'Industrie 4.0, spécifiquement développée pour la fabrication de filtres des systèmes modernes de traitement de l'eau. Le système complet se compose d'une unité de déroulement précis, d'une unité de plissage intelligente, d'un module de découpe à haute précision et d'un dispositif de palettisation automatisé, réalisant ainsi une production entièrement automatisée, du matériau brut au produit fini.

Les composants principaux utilisent des systèmes de commande servo importés et des contrôles PLC de marque allemande pour garantir un fonctionnement stable et fiable. Grâce à un design modulaire, il peut traiter différents matériaux de filtration, y compris le PP moulé par soufflage et le charbon actif composite, avec un contrôle précis de la hauteur des plis (6-30 mm, personnalisable) pour répondre aux exigences de débit et de précision de filtration variées. Prend en charge plusieurs motifs de pliage, y compris en Z et en W.

Les principaux avantages

1. Amélioration de l'efficacité : Vitesse de ligne jusqu'à 15 m/min, augmentant la productivité de 40 % par rapport aux équipements traditionnels

2. Contrôle des déchets : Le système d'alignement automatique maintient le taux de perte de matériel en dessous de 2 %

3. Garantie de précision : Le système de positionnement servo assure une tolérance dimensionnelle de coupe ≤ ±0,3 mm

4. Adaptabilité flexible : Changement rapide entre différentes spécifications (longueur ajustable de 200 à 1200 mm) via l'écran tactile

CARACTÉRISTIQUES

1. le nombre de personnes Voltage de fonctionnement: AC380V ou 220V

2. Pression d'air de travail : 0.6MPA

3. Puissance totale : 13KW

4. Le dépôt de la demande. Dépliage en trois couches

5. Diamètre de déroulement : 1000mm

6. Hauteur de pli : 6-50mm

7ème. Le couteau supérieur/inférieur comprenait un réglage d'angle à l'aide d'un écran tactile

8. La distance entre le couteau et la plaque chauffante est ajustée via l'écran tactile

9. La distance entre le couteau supérieur et le couteau inférieur est ajustée via l'écran tactile

- Je suis désolé. Cette machine est contrôlée par des servo-motors, écran tactile, PLC et module de température pour réaliser le pliage W / M et type Sink

11. Système de contre-pression pneumatique

12. Largeur minimale de découpe : 80mm

- Je suis 13. Cinq ensembles de couteaux à découper

- Je suis 14. Hauteur de coupure: 6 à 50 mm

- Je suis à 15 ans. Coupe transversale avec protection par grille et entraînée par un servo-moteur

16. Application : filtration hydraulique et filtration de l'eau

17. Tension de fonctionnement : AC380V ou 220V

18. Pression d'air de fonctionnement : 0,6MPA

19. Puissance totale : 13KW

20. Déroulement en trois couches

21. Diamètre de déroulement : 1000mm

22. Hauteur de pli : 6-50 mm (personnalisable)

23. L'angle inclus du couteau supérieur/inférieur est ajusté via l'écran tactile

24. La distance entre le couteau et la plaque chauffante est ajustée via l'écran tactile

25. La distance entre le couteau supérieur et le couteau inférieur est ajustée via l'écran tactile

26. Cette machine est contrôlée par des moteurs à couple, un écran tactile, un PLC et un module de température pour réaliser les plis en W/M et de type Sink

27. Système de contre-pression pneumatique

28. Largeur minimale de déchirure : 80 mm

29. Cinq ensembles de couteaux de déchirure

30. Hauteur de déchirure : 6-50 mm (personnalisable)

31. Coupe transversale avec protection par grille et entraînée par un moteur servo

32. Application : filtration hydraulique et filtration d'eau

Principe de fonctionnement

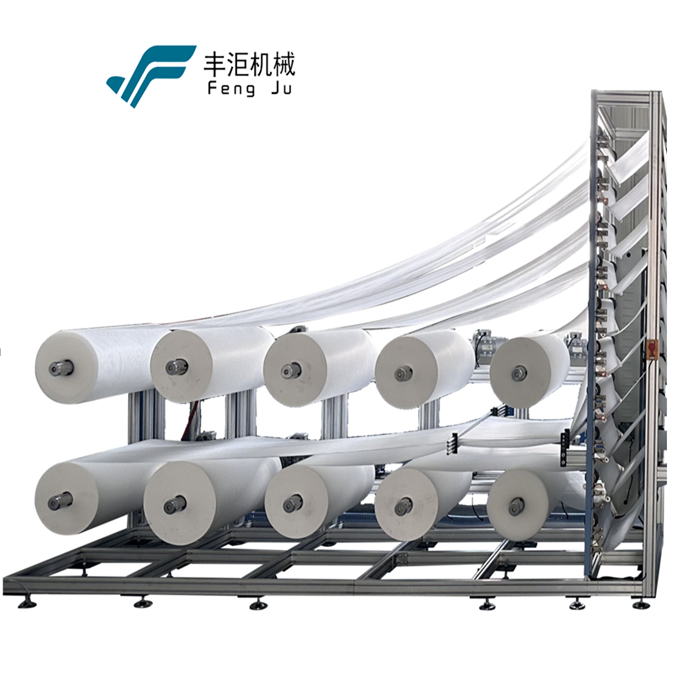

1. Déroulement automatique : Equipé d'un système de contrôle de tension pour un alimentation de matériaux fluide

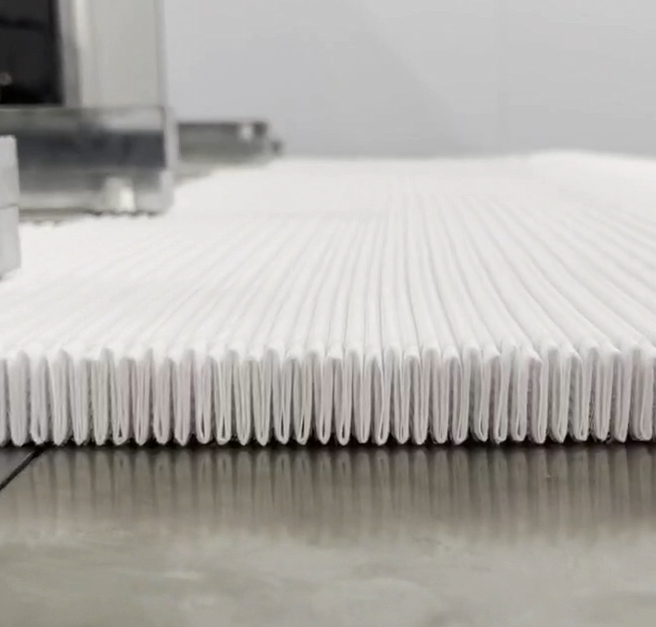

2. Plissage et mise en forme : Repressage thermique à température constante à 160°C avec refroidissement forcé

3. Découpe longitudinale : découpe au couteau circulaire haute fréquence produisant des bords propres sans bavures

4. Coupe transversale : découpe commandée par un servo-moteur avec une précision de longueur de ±0,5 mm

APPLICATIONS

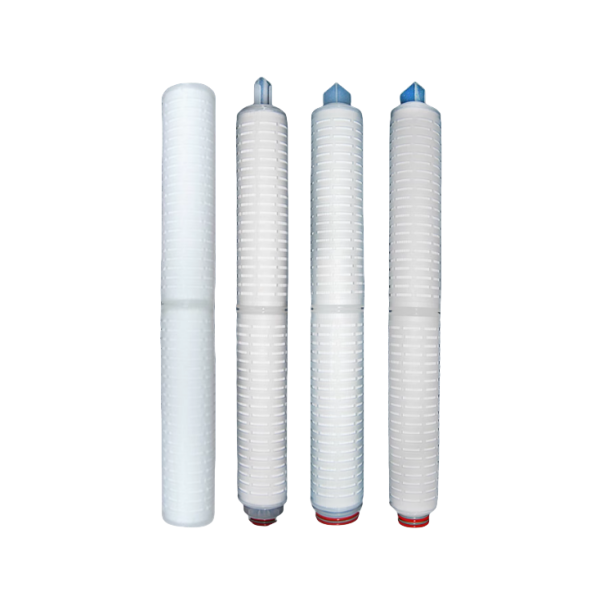

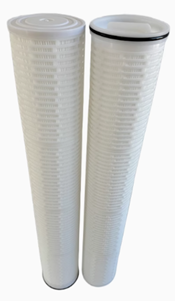

1. Fabrication de filtres pour systèmes de purification d'eau commerciale

2. Production en série de filtres de traitement industriel de l'eau

Pourquoi nous choisir ?

1. Solutions éprouvées : ont fourni des équipements à plus de 50 entreprises de traitement de l'eau

2. Personnalisation rapide : solutions d'ajustement de la hauteur et des couches des plis livrées en 3 jours ouvrables

3. Coût avantageux : prix inférieur de 40 % par rapport aux équipements importés, facile entretien, retour sur investissement ≤8 mois

4. Soutien complet : Formation gratuite à la mise en service et conseil technique à vie avec fourniture de pièces de rechange

Demandez un devis aujourd'hui pour des solutions sur mesure afin d'optimiser l'efficacité de votre fabrication de filtres !
