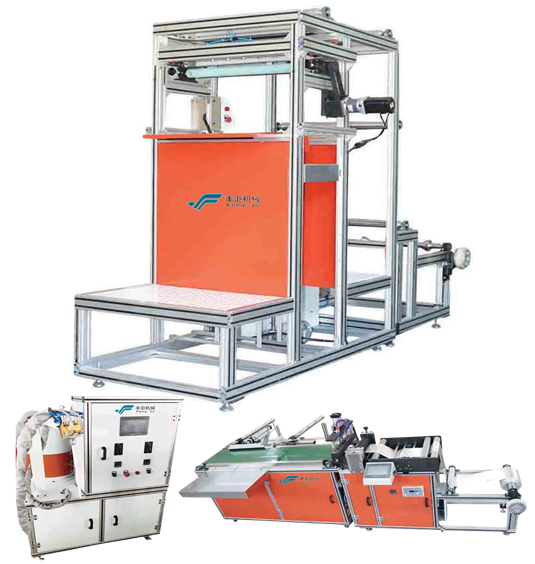

Machine de plissage de lame de filtre à sacs

Description du produit

Dans les systèmes de filtration industrielle, les cartouches filtrantes, en tant que consommables critiques, dépendent de la précision de leurs structures plissées pour déterminer l'efficacité de la filtration et la durée de vie en service. Les machines traditionnelles de plissage rencontrent des obstacles techniques tels que des hauteurs de plis inégales et une instabilité de formation, tandis que les équipements modernes de plissage intelligents redéfinissent les normes de l'industrie grâce à trois avancées technologiques :

1. Mise à niveau de l'Interaction Homme-Machine : Système de Contrôle Tactile Industriel

• Écran tactile hmi permet la configuration visuelle des paramètres.
• Système de contrôle plc intègre 20 ensembles de modules mémoire de paramètres de processus.
• Surveillance en temps réel des données de pression/vitesse/déplacement avec detection de panne auto-diagnostique .

2. Technologie de Formage Précis : Système de Compression Dynamique des Plis à Lames

• Plissage synchrone à double lame entraîné par des moteurs à courant servocommandé.
• Précision de l'espacement des plis ≤±0,05 mm , augmentant l'efficacité de filtration par unité de surface de 18 %.
• Compatible avec des diamètres de Ø50–600 mm et des matériaux tels que le PTFE/membranes composites.

3.Configuration de production flexible : philosophie de conception modulaire

• Base monobloc usinée par CNC offre une rigidité supérieure de 40 % par rapport aux structures soudées traditionnelles.
• Système de changement rapide de moule réalise des transitions de spécifications en moins de 15 minutes.
• Prend en charge conceptions non standard sur mesure (avec services de vérification de dessins 3D).

Scénarios d'application

•Cartouches de filtre ultra-longues : Dépassement de la limite de longueur de 2,5 m, s'étendant à 3,7m pour remplacer les sacs filtrants traditionnels.
• Plis en forme spéciale : Motifs en diamant/onde améliorent l'efficacité d'adsorption de la poussière.
• Traitement des matériaux à haute température : Le système de refroidissement par air garantit la qualité dans la thermoformage du membranes PTFE.

Cette technologie de pliage intelligente permet une fabrication précise, offrant des solutions de filtration haute performance pour des environnements industriels sévères.

CARACTÉRISTIQUES

1. Largeur de travail maximale : 2000mm, 3000mm, 2400mm, 3200mm, 3500mm

2. Hauteur de pli : 14-50mm

3. Vitesse : 70-120 plis/min

4. Température : 180℃

- Je vous en prie. Voltage de fonctionnement: AC380V ou 220V

6ème. Le couteau supérieur/inférieur comprenait un réglage d'angle à l'aide d'un écran tactile

7. La distance entre le couteau et la plaque chauffante est ajustée via l'écran tactile

8. La distance entre le couteau supérieur et le couteau inférieur est ajustée via l'écran tactile

9.Cette machine est contrôlée par des servo-motors, un écran tactile, un PLC et un module de température pour réaliser le pliage W/M et le type Sink.

10. Application : filtration de sacs à poussière
