Jaké jsou různé typy papírových záhybovacích strojů

Stroje na skládání papíru představují klíčovou kategorii průmyslového zařízení určeného k automatizaci přesného skládání různých papírových materiálů v řadě odvětví. Pochopení různých dostupných konfigurací strojů na skládání papíru pomáhá výrobcům, konvertorům a zpracovatelským zařízením vybrat nejvhodnější technologii pro jejich konkrétní výrobní požadavky. Tyto sofistikované stroje se pohybují od jednoduchých jednozáhybových jednotek až po složité vícestanční systémy schopné vytvářet složité skládací vzory s výjimečnou přesností a rychlostí.

Klasifikace papírových záhybových strojů sa rozširuje za základné rozdiely v prevádzke a zahŕňa aj rozdiely v mechanizmoch záhybov, schopnostiach manipulácie s materiálom, úrovniach automatizácie a špeciálnych aplikáciách. Každý typ papírového záhybového stroja plní v priemyselných procesoch odlišný účel – od jednoduchej prípravy dokumentov po zložité balicí aplikácie vyžadujúce viacnásobné postupné záhyby. Toto komplexné pochopenie typov strojov umožňuje informované rozhodovanie pri investíciách do záhybového vybavenia pre konkrétne výrobné prostredia.

Hlavná klasifikácia podľa mechanizmu záhybov

Záhybové stroje s mechanizmom bucklingu

Stroje na skládání papíru s mechanizmem záhybu fungují na principu mechanického záhybu, kdy jsou listy papíru podávány mezi rotující válce a narazí na fyzickou překážku nebo zarážku. Když papír narazí na tuto bariéru, automaticky se zahne a vytvoří se záhyb, zatímco válce dále posunují materiál vpřed. Tento typ strojů na skládání papíru je ideální pro prostředí vysokorozsáhlé výroby, kde je klíčová stálá kvalita záhybů a vysoká rychlost zpracování.

Mechanismus záhybu umožňuje různé typy záhybů, například dopisové záhyby, měchové záhyby nebo bránové záhyby, a to nastavením polohy zarážek a konfigurací válců. Tyto stroje obvykle disponují nastavitelnými záhybovými deskami a dokáží zpracovat různé tloušťky a formáty papíru, čímž se stávají univerzálním řešením pro komerční tisk, přípravu doručovací pošty a dokončování dokumentů.

Pokročilé modely záhybových strojů s mechanizmem pro záhyb přes překlop (buckle fold) jsou vybaveny elektronickým řízením pro přesné nastavení polohy záhybu a dosahují výrobních rychlostí přesahujících 30 000 listů za hodinu. Spolehlivost a odolnost systémů pro záhyb přes překlop je činí preferovanou volbou pro provoz v nepřetržitém režimu, kde je minimální doba prostojů pro údržbu rozhodující pro výrobní efektivitu.

Záhybové stroje s nožem

Záhybové stroje s nožem využívají ostrý nůž nebo nožový mechanismus, který fyzicky tlačí papír do polohy záhybu mezi dvěma rotujícími válcovými válci nebo válečky. Tato metoda záhybu poskytuje výjimečnou přesnost a čisté záhybové linky, což ji činí zvláště vhodnou pro aplikace vyžadující ostré a jasně definované záhyby. Konstrukce záhybového stroje s nožem umožňuje vyšší míru kontroly tlaku a polohy záhybu ve srovnání se systémy pro záhyb přes překlop.

Tyto stroje vynikají v aplikacích, kde je kvalita záhybu důležitější než maximální rychlost výroby. Systémy s nožovým záhybem zvládnou tlustší druhy papíru a lepenkové materiály, které by u záhybových strojů s přehybovým mechanismem mohly způsobit zaseknutí nebo špatnou kvalitu záhybu. Přesnost nožového záhybu činí tyto stroje ideálními pro náročné tiskové aplikace, výrobu knih a speciální balení, kde je vzhled záhybu rozhodující.

Moderní konstrukce nožových papírových záhybových strojů využívají servopoháněné mechanismy pro programovatelné polohy záhybů a umožňují vytvářet složité záhybové vzory prostřednictvím více nožových stanic. Možnost nastavit tlak nože a časování umožňuje obsluze optimalizovat výkon pro různé vlastnosti materiálů a požadavky na záhyby.

Klasifikace podle úrovně automatizace a řídicích systémů

Ruční a poloautomatické papírové záhybové stroje

Ruční papírové skládací stroje vyžadují zásah operátora při podávání listů, nastavování polohy záhybů a manipulaci s materiálem během celého procesu skládání. Tyto systémy vstupní úrovně obvykle disponují mechanickými nastaveními pro záhyby a spoléhají na dovednosti operátora pro dosažení konzistentních výsledků. Poloautomatické varianty papírových skládacích strojů zahrnují motorizované skládací mechanismy, avšak stále vyžadují ruční podávání a odstraňování listů.

Poloautomatické papírové skládací stroje naplňují mezeru mezi ručními operacemi a plně automatickými systémy tím, že zajišťují mechanickou konzistenci skládacího procesu, zatímco operátor udržuje kontrolu nad tokem materiálu. Tyto stroje často disponují aktivací nožním pedálem, nastavitelnými vodítky pro záhyby a základními bezpečnostními systémy, které chrání operátory během ruční manipulace.

Nákladová efektivita manuálních a poloautomatických papírových záhybovacích strojů je pro malé a střední objemy výroby, vývoj prototypů a specializované záhybové úkoly vyžadující časté změny nastavení velmi výhodná. Tyto systémy obvykle nabízejí větší flexibilitu pro vlastní záhybové vzory a snadněji přizpůsobí nepravidelné rozměry materiálu než plně automatické alternativy.

Plně automatické papírové záhybovací stroje

Plně automatické papírové záhybovací stroje využívají sofistikované řídicí systémy, automatické přívody materiálu a programovatelné sekvence záhybů za účelem minimalizace zásahu obsluhy. Tyto pokročilé systémy jsou vybaveny dotykovými displeji, pamětí pro ukládání záhybových programů a integrovanými systémy monitorování kvality. Plně automatický stroj na skládání papíru stroj může pracovat nepřetržitě s minimálním dozorem a zároveň udržuje stálou kvalitu záhybů a výrobní rychlost.

Automatické stroje na skládání papíru obvykle zahrnují funkce, jako je automatické oddělování listů, detekce nesprávného podávání, systémy pro prevenci zablokování a integrované počítací mechanismy. Tyto stroje jsou schopny provádět složité skládací sekvence s více skládacími stanicemi a umožňují rychlou výměnu mezi různými vzory skládání prostřednictvím vyvolání uložených programů.

Možnosti integrace plně automatických strojů na skládání papíru jim umožňují fungovat jako součást rozsáhlejších výrobních linek, přijímat materiál z procesů v horním směru toku a dodávat složené výrobky do zařízení v dolním směru toku. Pokročilé modely jsou vybaveny komunikačními protokoly pro integraci se systémy řízení výroby (MES) a databázemi pro kontrolu kvality.

Specializované aplikace a průmyslově specifické typy

Stroje na skládání filtrů

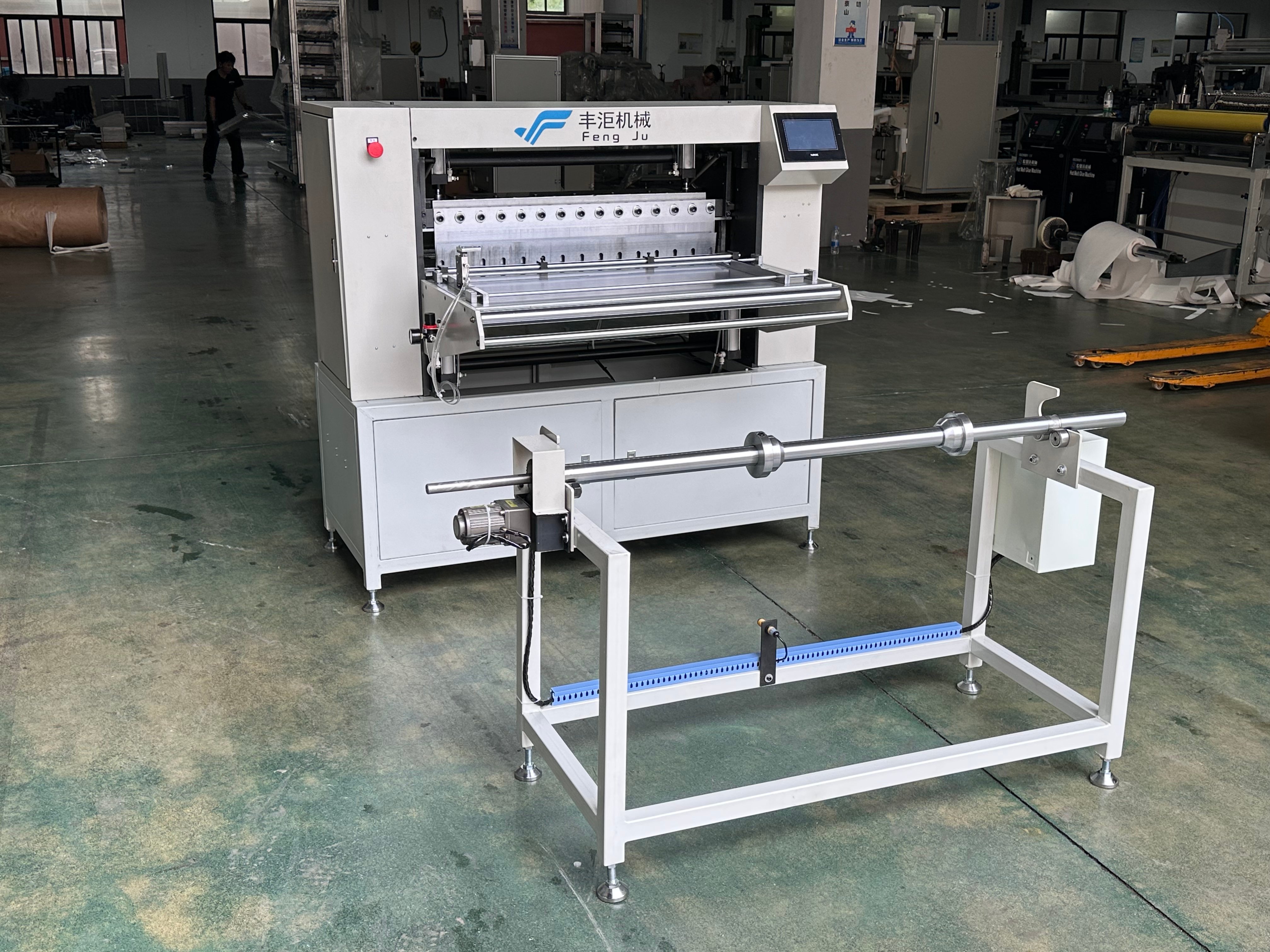

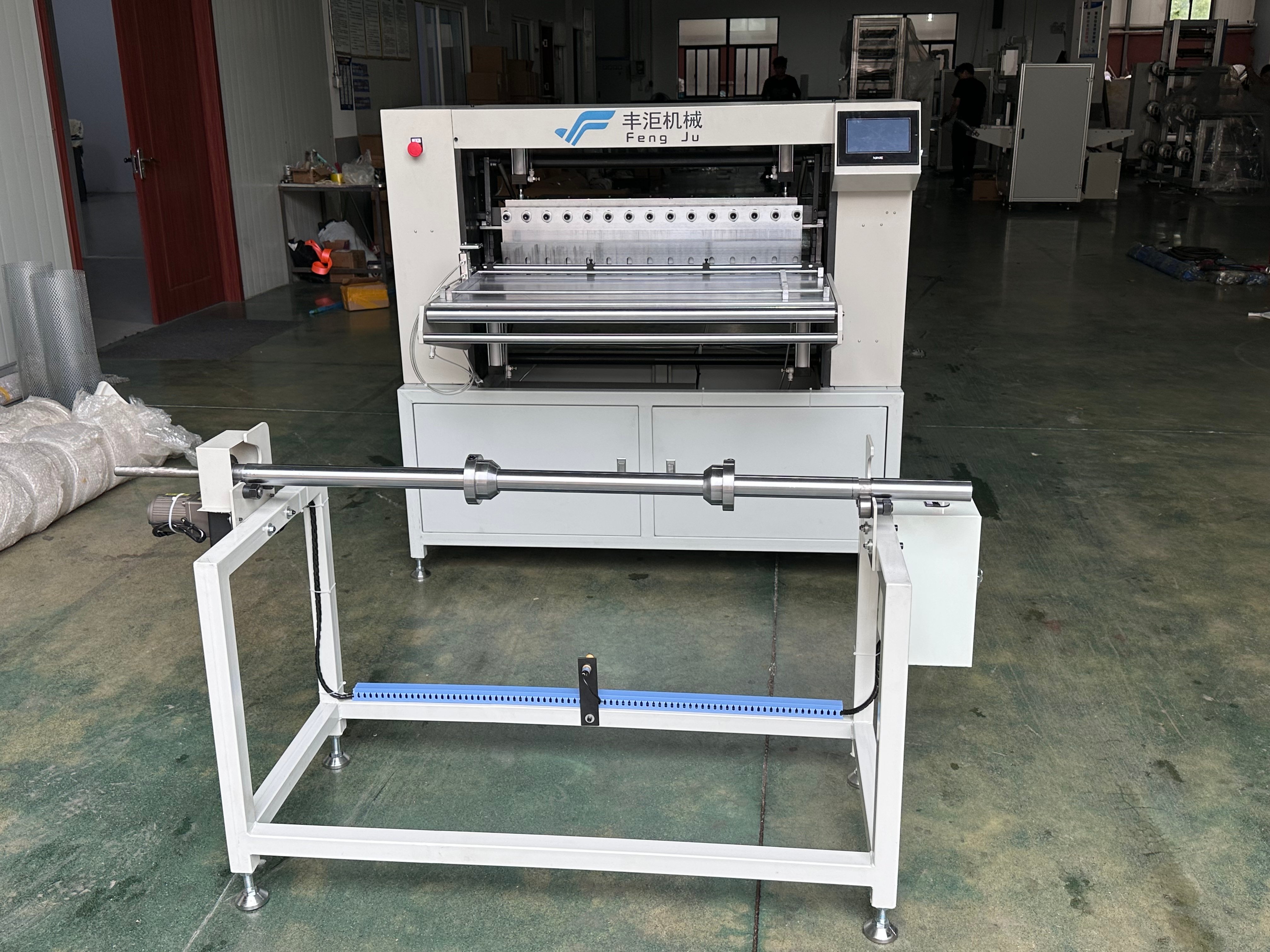

Stroje pro skládání filtrů představují specializovanou kategorii navrženou speciálně pro výrobu pletených filtrů používaných v systémech čištění vzduchu, automobilových filtrech a průmyslových filtračních systémech. Tyto stroje musí dosahovat přesného rozestupu záhybů, konzistentní výšky záhybů a rovnoměrného úhlu záhybů, aby byl zajištěn optimální filtrační výkon. Konstrukce strojů pro skládání filtrů zahrnuje specializované systémy pro podávání materiálů, které zohledňují náročnou povahu filtrů.

Technické požadavky na stroje pro skládání filtrů zahrnují schopnost udržovat přesné měření rozteče záhybů, obvykle v rozmezí 6 mm až 25 mm v závislosti na požadavcích konkrétní filtrační aplikace. Tyto stroje často disponují vyhřívanými povrchy pro skládání, které vytvářejí trvalé záhyby v syntetických filtracích materiálech, a umožňují nepřetržité podávání pásky pro výrobu filtrů vysokého objemu.

Pokročilé stroje na skládání filtrů z papíru jsou vybaveny systémy počítačového vidění pro kontrolu kvality složení a dokážou automaticky upravit parametry skládání, aby po celou dobu výrobního cyklu udržely požadované specifikace. Přesné požadavky filtrů činí tyto specializované typy papírových skládacích strojů nezbytnými pro výrobce HEPA filtrů, automobilových kabinových filtrů a průmyslových systémů filtrace vzduchu.

Stroje na balení a skládání kartonů

Stroje na balení a skládání papíru jsou navrženy tak, aby zpracovávaly těžší deskové materiály a vytvářely strukturální záhyby pro tvorbu krabic a kartonů. Tyto stroje musí generovat dostatečnou sílu skládání, aby vlnitý materiál a papírový karton trvale záhybovaly, přičemž zachovávají rozměrovou přesnost pro správné sestavení. Konstrukce strojů na balení a skládání papíru často zahrnuje ohřívané skládací prvky, které zlepšují kvalitu záhybů u potažených a laminovaných materiálů.

Složitost balicích aplikací vyžaduje papírové záhybovací stroje schopné vytvářet více úhlů záhybů, perforace a rýhy k lámání kromě standardních záhybových operací. Tyto stroje často využívají modulární konstrukci, která umožňuje přizpůsobení konkrétním požadavkům na balení, a dokážou zpracovat různé tloušťky materiálů v rámci jediné výrobní nastavení.

Moderní papírové záhybovací stroje pro balení jsou integrovány s operacemi die-cuttingu a dokážou vytvářet složité trojrozměrné záhybové vzory nezbytné pro speciální balicí aplikace. Schopnost zpracovávat materiály od lehkých papírů až po těžké lepenkové desky činí tyto stroje univerzálním řešením pro výrobce balení a výrobce krabic.

Typy konfigurací podle složitosti záhybů

Jednozáhybové papírové záhybovací stroje

Jednoduché stroje pro skládání papíru jsou navrženy tak, aby vytvořily jednu záhyb za jedno průchodu strojem, což je ideální pro aplikace vyžadující vysokou rychlost, kde stačí jednoduché vzory záhybů. Tyto stroje se vyznačují výborným výkonem při skládání dopisů, přípravě faktur a základní úpravě dokumentů, kde má přednost rychlost výroby před složitostí záhybů. Konstrukce jednoduchých strojů pro skládání papíru obvykle dosahuje nejvyšších výrobních rychlostí ve své kategorii.

Jednoduchost jednoduchých strojů umožňuje jejich odolnou konstrukci, spolehlivý provoz a minimální nároky na údržbu. Tyto systémy často dokážou běžet nepřetržitě po dlouhou dobu bez nutnosti úpravy a poskytují stálou kvalitu záhybů i při různých vlastnostech materiálu. Zaměřený přístup k návrhu vede ke strojům optimalizovaným pro konkrétní typy záhybů, jako jsou poloviční záhyby, dopisové záhyby nebo měchové záhyby.

Jednoduché papírové záhybové stroje se často používají jako stavební kameny v rozsáhlejších výrobních linkách, kde jsou několik strojů uspořádáno za sebou pro vytváření složitých záhybových vzorů. Tento modulární přístup umožňuje výrobcům dosáhnout složitých kombinací záhybů a zároveň zachovat spolehlivost a výhody rychlosti specializovaných jednoduchých záhybových systémů.

Mnohonásobné papírové záhybové stroje

Mnohonásobné papírové záhybové stroje obsahují více záhybových stanic v jednom strojovém rámu, což umožňuje vytvářet složité záhybové vzory v jediném průchodu. Tyto pokročilé systémy dokáží provádět postupné záhyby pod různými úhly a v různých pozicích a vyrábět hotové výrobky s několika záhyby a rozměrovými variacemi. Návrhy mnohonásobných papírových záhybových strojů vyžadují přesné časování a koordinaci mezi jednotlivými záhybovými stanicemi, aby byly dosaženy konzistentní výsledky.

Univerzálnost mnohonásobných záhybových strojů je vhodná pro aplikace vyžadující složité záhybové vzory, například výrobu brožur, výrobu pohlednic a speciální balení. Tyto stroje často disponují programovatelnými sekvencemi záhybů, které umožňují obsluze ukládat a znovu vyvolávat složité záhybové vzory pro různé výrobky bez nutnosti manuální úpravy.

Pokročilé mnohonásobné záhybové papírové stroje využívají servopoháněné polohovací systémy pro každou záhybovou stanici, což umožňuje přesnou kontrolu časování záhybu, tlaku a polohy. Možnost vytvořit složité záhybové vzory v jediném průchodu snižuje dobu manipulace a zvyšuje výrobní efektivitu, aniž by došlo ke zhoršení konzistence kvality ve všech záhybových operacích.

Často kladené otázky

Jaké faktory rozhodují o tom, který typ papírového záhybového stroje je nejvhodnější pro konkrétní aplikaci?

Výběr vhodného typu stroje pro skládání papíru závisí na několika klíčových faktorech, včetně požadavků na výrobní objem, vlastností materiálu, složitosti požadovaných záhybů a dostupné plochy na podlaze. Aplikace s vysokým výrobním objemem obvykle profitují ze strojů se záhybem typu buckle fold nebo plně automatických strojů, zatímco specializované aplikace mohou vyžadovat systémy se záhybem pomocí nože (knife fold) pro vyšší kvalitu záhybů. Tloušťka materiálu, typy povlaků a směr vlákna rovněž ovlivňují výběr typu stroje, protože různé mechanismy pro skládání zpracovávají různé materiály s různým stupněm úspěšnosti.

Jak se liší stroje pro skládání filtru od standardních zařízení pro skládání dokumentů?

Stroje na skládání filtrů jsou speciálně navrženy pro zpracování citlivých filtračních materiálů a vytváření přesných rýhovaných struktur s přesnými rozměrovými specifikacemi. Na rozdíl od běžných typů strojů na skládání papíru určených pro dokumenty musí zařízení pro skládání filtrů udržovat stálou vzdálenost mezi rýhami, řízené úhly skladů a jemné zacházení s materiálem, aby byla zachována integrita filtračního média. Tyto specializované stroje často zahrnují regulaci teploty, systémy přesného podávání a možnosti monitorování kvality, které nejsou součástí konvenčních zařízení na skládání.

Může jeden stroj na skládání papíru zpracovávat více typů skladů a různé hmotnosti materiálů?

Mnoho moderních konstrukcí papírových záhybovacích strojů nabízí nastavitelné možnosti, které jim umožňují zpracovávat různé typy záhybů a hmotnosti materiálů v rámci stanovených rozsahů. Univerzálnost však obvykle vyžaduje kompromisy v podobě nižší maximální rychlosti výroby nebo specializovaného výkonu. Plně automatické a vícezáhybové stroje obecně poskytují nejvyšší flexibilitu díky programovatelným nastavením a nastavitelným mechanismům, zatímco specializované stroje optimalizované pro konkrétní aplikace mohou nabízet omezenou přizpůsobivost, avšak vyšší výkon v rámci svého zamýšleného použití.

Jaké požadavky na údržbu se liší mezi jednotlivými typy papírových záhybovacích strojů?

Požadavky na údržbu se výrazně liší mezi jednotlivými typy strojů pro skládání papíru: mechanické systémy obvykle vyžadují častější mazání a nastavení, zatímco elektronické systémy potřebují aktualizace softwaru a kalibraci senzorů. Stroje pro skládání přehybem vyžadují pravidelné čištění a nastavení skládacích desek, zatímco stroje pro skládání nožem vyžadují údržbu nožů a kalibraci tlaku. Plně automatické stroje vyžadují složitější plány údržby, včetně kontrol elektronických systémů, avšak často disponují funkcemi samo-diagnostiky, které zjednodušují odstraňování poruch a plánování preventivní údržby.
